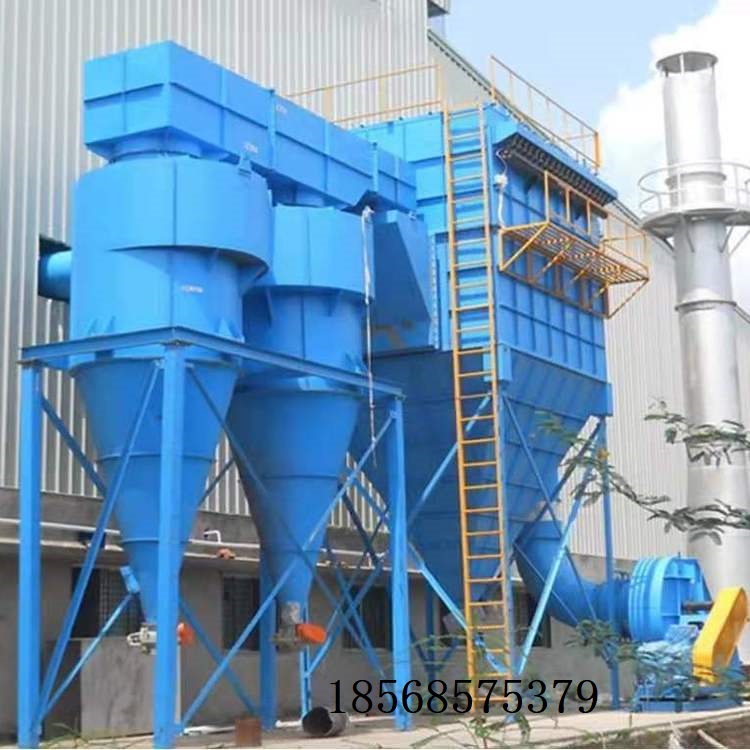

旋風分離器的結構：
一般來說，旋風分離器由進風管，直筒，錐形筒，排灰管，鎖風閥和排風管組成。
工作原理：
當含塵氣流以12～18m/s速度由進風管進入旋風分離器時，氣流將由直線運動變為圓周運動。旋轉氣流的絕大部分沿直圓筒的內壁呈螺旋形向下，朝錐形筒體運動。通常稱此氣流為‘外旋氣流’。含塵氣流在旋轉過程中產生離心力，將重度大于氣體的塵粒甩向筒內壁。塵粒一旦與筒壁接觸，便失去慣性力，而靠入口速度的動量和向下的重力沿壁面下落，進入排灰管。
旋轉下降的外旋氣流在到達錐體時，因圓錐形的收縮而向除塵器中心靠攏。根據‘旋轉矩’不變原理，其切向速度不斷提高。當氣流到達錐體下端某一位置時，即以同樣的旋轉方向從旋風分離器中部，由下反轉而上，繼續作螺旋運動，即為‘內旋氣流’。最后凈化氣體經排風內管排出器外. 一部分未被捕獲的塵粒也由此隨排風排出旋風分離器。自進氣管流入的另一小部分氣體，則向旋風分離器頂蓋流動，然后沿排氣管外側向下流動。當到達排氣管下端時，即反轉向上隨上升的中心氣流（內旋氣流）一同從排氣管排出。分散在這一部分上旋氣流中的塵粒也隨同被帶走。
