【案例】3000立方米高爐配套鼓風脫濕成套設備EPC總承包項目
項目概況
【產品名稱】自潔式空氣過濾器
【產品數量】3套
【安裝形式】戶外立式
【應用行業】鋼鐵廠
【供貨范圍】產品設備、指導安裝及調試，并提供相關圖紙、資料及培訓等服務。
參數要求
【配套高爐鼓風機風量】6830Nm3/min
【最大空氣過濾風量】13600Nm3/min
【濾筒數量】684支
【過濾面積】19152m2
【過濾精度/效率】2μm/99.9％（≥2.0μm）
【濾后含塵量】≤1
【過濾初阻損】≤150Pa
【正常運行阻損】500Pa
【報警阻損】800Pa
【過濾終阻損】1000Pa
【干燥空氣反吹氣量】0.5m3/min
【反吹氣壓】0.4-0.8MPa
技術要求
自潔壓縮空氣配管采用碳鋼；
反吹系統由電磁閥、緩沖儲氣罐、鋁合金文氏管組成。
脈沖閥具有開啟快、口徑大、動作靈敏、壽命長等優點。
設備配緩沖罐，管徑≥108mm，承壓：≥1.6MPa。材質碳鋼，主要防止反吹時氣量不足和壓力不穩定
PLC控制系統具有就地和遠傳進行監測、報警功能，用戶可現場編程，具有定時、定壓、手動三種模式可選，并可提供中控室4-20mA電流信號, 起停、報警、二個阻力值等功能。
設備反吹自潔過程
反吹系統自潔過程由控制系統發出指令，電磁閥啟動，瞬間釋放一股壓力為0.4-0.8MPa脈沖氣流，經專用噴頭整流噴出，文氏管卷吸、密封、膨脹，從濾桶內部均勻向外沖出，將積聚在濾筒外表的粉塵吹落。此時一組過濾筒自潔過程完成，其它過濾筒照常工作，以此輪流循環自潔。

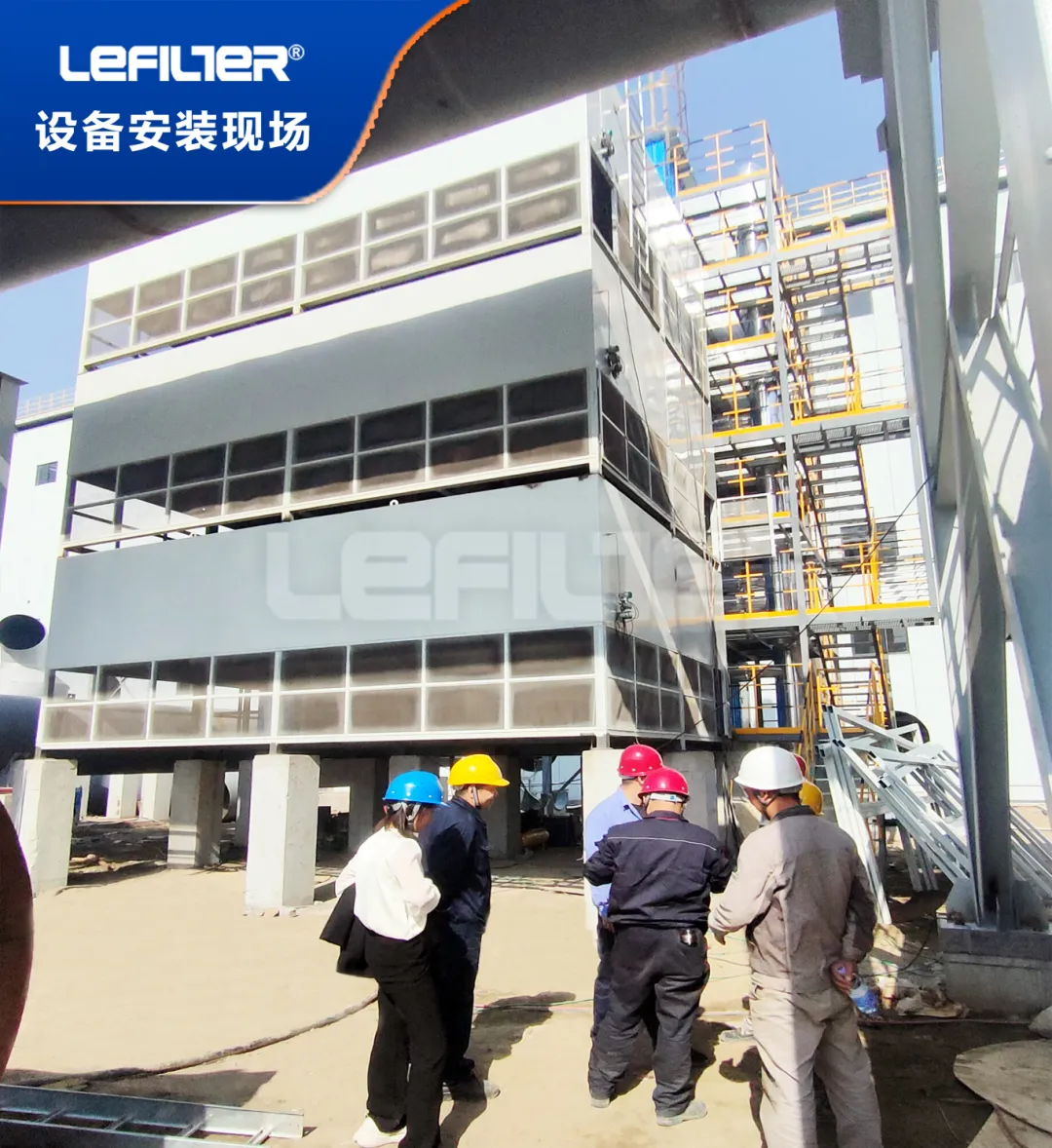

安裝現場
該項目的順利完成，為我們積累了豐富的實施經驗，也為我們進一步打開市場奠定基礎，對公司未來市場經營具有重大意義。
